RoHS2.0檢測儀是由X射線熒光光譜儀與熱裂解脫附氣相色譜儀組成
1.1. 產品名稱及型號：能量色散X射線熒光光譜儀-R-450 型
1.2. 工作條件：
● 工作溫度：15-30℃
● 相對濕度：40%～50%
● 電 源：AC :220V ±5V
1.3. 技術性能及指標:
1.6.1. 元素分析范圍從硫(S)到鈾(U)；
1.6.2. 元素含量分析范圍為1 PPm到99.99%；
1.6.3. 測量時間：100-300秒；
1.6.4. RoHS指令規定的有害元素（限Cd/Pb/Cr/Hg/Br）其檢測限度高達1PPM；
1.6.5. 能量分辨率為129±5電子伏特；
1.6.6. 溫度適應范圍為15℃至30℃；
1.6.7 電源：交流220V±5V；（建議配置交流凈化穩壓電源。）
1.4.產品特點
1.7.1 R-450是專門針對ROHS、EN71等環保指令設計得一款產品。
1.7.2打破傳統儀器直線的設計，采用流線體的整體化設計，儀器時尚大方。
1.7.3采用美國**的SDD探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。
1.7.4采用自主研發的SES信號處理系統，有效提高測量的靈敏度，讓測量更準確。
1.7.5一鍵式自動測試，使用更簡單，更方便，更人性化。
1.7.6七種光路校正準直系統，根據不同樣品自動切換。
1.7.7多重防輻射泄露設計，輻射防護級別屬于同類產品Highest。
1.7.8**的一體化散熱設計，使整機散熱性能得到極大提高，保證了核心部件的運行**。
1.7.9獨有的機芯溫控技術，保證X射線源的**可靠運行，有效延長其使用壽命，降低使用成本。
1.7.10多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更**。
1.7.11ROHS專用測試軟件，標準視窗設計，界面友好，操作方便。
1.7.12本機采用USB2.0接口，有效地保證了數據準確高速有效的傳輸。
2.儀器硬件部分主要配置
2.1 SDD電制冷半導體探測器:（**探測器）
2.1.1. SDD電制冷半導體探測器；分辨率：129±5電子伏特
2.1.2. 放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大。
2.2 X射線激發裝置:
2.2.1. 燈絲電流輸出MAX：1mA；
2.2.2 .屬于半損耗型部件，50W，空冷。
2.3 高壓發射裝置:
2.3.1. 電壓輸出MAX： 50KV；
2.3.2.電壓輸出MIN: 5KV
2.3.3.自帶電壓過載保護
2.4 多道分析器:
2.4.1. 將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件。
2.4.2 道數MAX：4096；
2.4.3 包含信號增強處理
2.5光路過濾模塊
2.5.1 降低X射線光路發送過程中的干擾，保證探測器接收信號準確。
2.5.2 將準直器與濾光處整合；
2.6 準直器自動切換模塊
2.6.1多達8種選擇，口徑分別為8＃, 6＃, 4＃, 3＃，2＃, 1＃, 0.5＃,0.2＃。
2.7 濾光片自動切換模塊
2.7.1六種濾光片的自由選擇和切換。
2.8 工作曲線自動選擇模塊
2.9.1 自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化
演繹得更好，使操作更人性，更方便。
3. 專用軟件JPSPEC-FP
3.1.1軟件簡介
專門針對ROHS檢測而開發，對采集的光譜信號進行數據處理、計算并報告顯示測量結果。
3.1.2功能介紹
※專門應對歐盟RoHS指令中六種物質涉及的六種元素 Cd, Pb, Hg, Br, Cr，Cl測試，測量時間為100-300秒
※操作界面簡潔直觀，使用方便，無需**人士操作

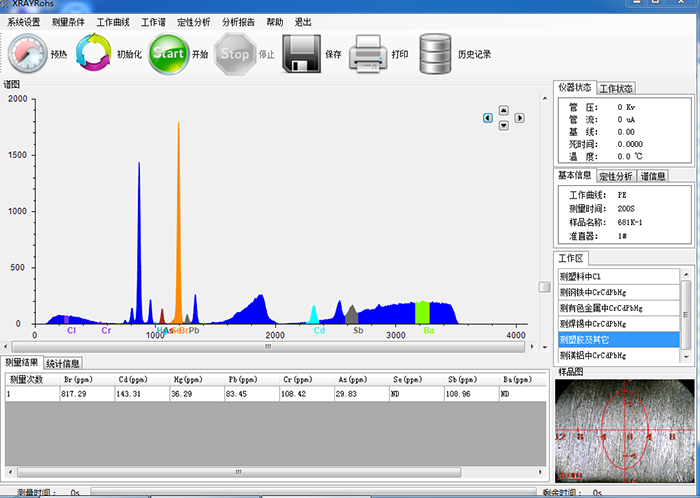

如下圖所示：
※可自動選擇適合的校準曲線，測量更方便，更準確。
※中英文界面自動切換，并具有第三方語言訂制功能
※自動校準儀器。
※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線
※多種報告形式打印。
※可同時顯示多個光譜圖
※獨有的機芯溫度監控技術，保證X射線源的**可靠運行，有效延長其使用壽命，降低使用成本。
4. 樣品配置
標準樣品用于制作工作曲線
4.1 樣品腔
開放式大樣品腔
4.2 標樣
歐盟標樣E60K
純銀樣品
5.1. 產品名稱及型號：Py-GC 350熱裂解脫附氣相色譜儀
Py-GC 350熱裂解脫附氣相色譜儀，采用7寸彩色觸摸屏控制，**色譜儀UI操作界面設計，直觀反映進樣口、柱溫箱、檢測器的內部溫度值和個檢測器的數值，以及運行時間，具備一鍵降溫功能，操作簡單直觀，使用方便。
本儀器廣泛應用于科研教育、石油、化工、生物化學、食品**、醫藥衛生、環境監測、司法調查等多個領域。儀器測試精度高，重復性好，值得信賴。
產品特征 Product Characteristics
1、全新生產工藝，重新設計儀器內的氣源通路和內部結構，零部件布局更加合理，降低元器件信號干擾，提高檢測準確度，設備的穩定性和耐用度好。
2、采用7寸彩色觸摸屏控制，**色譜儀UI操作界面設計，直觀反映進樣口、柱溫箱、檢測器的內部溫度值和個檢測器的數值，以及運行時間，具備一鍵降溫功能，用戶可以自行設定檢測條件，使用及其方便。
3、柱溫箱采用六路獨立溫控系統，自動后開門系統，21階21平臺程序升溫，升/降溫速度快，溫控精度達到0.1℃，使設備能勝任大范圍的樣品分析。
4、整機采用模塊化設計，可多處理器并行工作。包含2種進樣口模塊(毛細柱進樣口和填充柱進樣口），5種高性能檢測器模塊(FID、TCD、ECD、FPD和NPD)，可以按照客戶要求安裝多種進樣口及檢測器模塊（可定制六通閥、十通閥氣體進樣器、頂空進樣器、熱解析進樣器、裂解爐進樣器、甲烷轉化爐），支持3組進樣口和4種檢測器，方便用戶后期升級改造。
產品參數 Product Parameters
|
基
本
參
數
|
儀器型號
|
Py-GC 350
|
|
主要用途
|
用于有機化合物（無機氣體）的定性定量分析
|
|
工作環境要求
|
溫度要求：15℃—35℃
|
|
濕度要求：25%—80%
|
|
電源要求：AC220V±10%，50Hz
|
|
功率要求
|
0.01℃
|
|
外形尺寸
|
600×540×455mm
|
|
重量
|
約60kg
|
|
主
機
|
溫控區
|
6路獨立控溫
|
|
電路設計
|
采用ARM嵌入式設計，內部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高
|
|
顯示器
|
7寸彩色觸摸屏顯示，中英文切換，智能化人機對話
|
|
進樣口
|
可配3個進樣器（填充進樣口、分流/不分流毛細進樣口）
|
|
檢測器
|
可*多選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID）
|
|
輔助進樣裝置
|
可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等
|
|
色譜軟件
|
Tetchrom®全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠?qū)崿F(xiàn)網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新”等功能
|
|
連接方式
|
網絡端口連接，亦可同時選擇485等模擬輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接
|
|
智能化
|
具有開機自動調取方法文件，自檢，當色譜儀達到開機條件后，自動完成升溫、點火、準備、自動閥切換、做樣、后處理并上傳數據結果到指定DCS，可輕松實現在線監測的項目要求
|
|
方法儲存及方法序列
|
儀器內部具有大容量儲存卡8G，可大量儲存色譜方法；方法序列可隨意編輯，以便測定不同項目或者實現測試完畢后自動關機等動作，較少人工的無效等待
|
|
斷電保護
|
儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作
|
|
自動化
|
配套8路外部事件，各路事件獨立完成所需要參數的設置及執行
|
|
快速功能
|
儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間
|
|
拓展
|
*多4路輸入輸出設計，可輕松實現通過外部設備啟動色譜儀或者色譜儀啟動外部事件，輸出模式：IO無源觸點或者24V輸出
|
|
柱
箱
|
升降溫
|
具備快速加熱和冷卻功能
|
|
柱箱溫度
|
室溫以上5℃ ～ 450℃（使用液態CO2時可達-50℃，液氮可達-99℃）
|
|
程序升溫
|
21階21平臺
|
|
*大升溫速率
|
120℃ / min
|
|
溫度設定精度
|
0.1℃
|
|
控溫精度
|
0.02℃
|
|
溫度穩定性
|
周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃
|
|
冷卻速度
|
從 350 降到 50℃ ≤8min（室溫25℃）
|
|
超溫保護
|
柱溫箱內溫度過高時，開啟自動保護功能
|
|
*大運行時間
|
9999.99分鐘
|
|
進
樣
系
統
|
基本參數
|
進樣口數量：*多可同時安裝三個獨立控溫的進樣單元（進樣口/進樣閥）
進樣口溫度范圍：*高溫度420℃，升溫設定1℃步階
進樣單元種類：單/雙填充柱進樣口、分流/不分流進樣口、寬口徑進樣口
|
|
單/雙填充柱
進樣口
|
用于有機化合物（無機氣體）的定性定量分析
|
|
分流/不分流
毛細柱進樣口
|
用途：用于毛細管色譜柱的進樣，多用于微量雜質測定
|
|
進樣閥
|
高溫伴熱閥箱：*多可控制4路多通閥，*高可達225度
|
|
檢
測
器
單
元
|
基本參數
|
可同時安裝四個獨立控溫的檢測器，檢測器的氣體由手動壓力控制系統控制，檢測器的數據采集速率是*高可達250Hz（4ms）
|
|
氫火焰離子化
檢測器
（FID）
|
*高使用溫度：420℃
方式：雙流路方式
自動點火功能：采用**級點火器，點火絲采用非裸露設計，使用壽命是常規點火絲100倍，10年質保
檢測限：5.0 × 10-12g/s（正十六烷）
基線噪音：≤2 ×10-14A
基線漂移：≤1 × 10-13A/30 min(儀器穩定2小時后)
動態范圍：107
|
|
熱導檢測器
（TCD）
|
*高使用溫度：300℃
方式：雙臂微孔熱絲設計
靈敏度：S值≥8000mv.ml/mg(苯)
基線噪音：≤10uv
基線漂移：≤50uv/30min
動態范圍：105
|
|
電子捕獲
檢測器
（ECD）
|
*高使用溫度：400°C
方式：使用Ni63源恒電流方式
*小檢測限：≤1.0 × 10-13g/s（r-666）
基線噪音：≤40uv
基線漂移≤100uv/30min
動態范圍：104
|
|
火焰光度
檢測器
（FPD）
|
*高使用溫度：350°C
*小檢測限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)；
基線噪音：≤20uv
基線漂移≤50uv/30min
線性動態范圍：≥103S，≥104P；
|
|
色
譜
控
制
軟
件
|
Tetchrom色譜
工作站
|
適用于win7、win10等操作系統，由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據
|
|
數據采集
|
自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書）
|
|
權限管理
|
可實現運維人員，儀器使用員和設備管理員三級權限管理
|
|
數據傳輸
|
采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接
|
|
靈敏度
|
1uV*s，動態范圍：220
|
|
網絡通信
|
支持無線網絡通信連接
|
|
無人值守功能
|
支持開機自啟動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能
|
|
自動標定
|
對于定制化項目，可實現自動走零，走標，校零，校標等功能，也可定時校準
|
|
系統**
|
支持FDA-21CFR Part11認證（電子署名、履歷、用戶密碼）、系統適用性測試（SST）和系統認證工具（IQ/OQ）
|
|
批量化處理功能
|
批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，將日常繁瑣的分析簡單化
|
|
數據比對
|
強大的后處理功能，譜圖比較、重校正、數據的輸入輸出等功能一應俱全，“特別關注Online”可以在線得到分析結果，而無需等到采集結束
|
